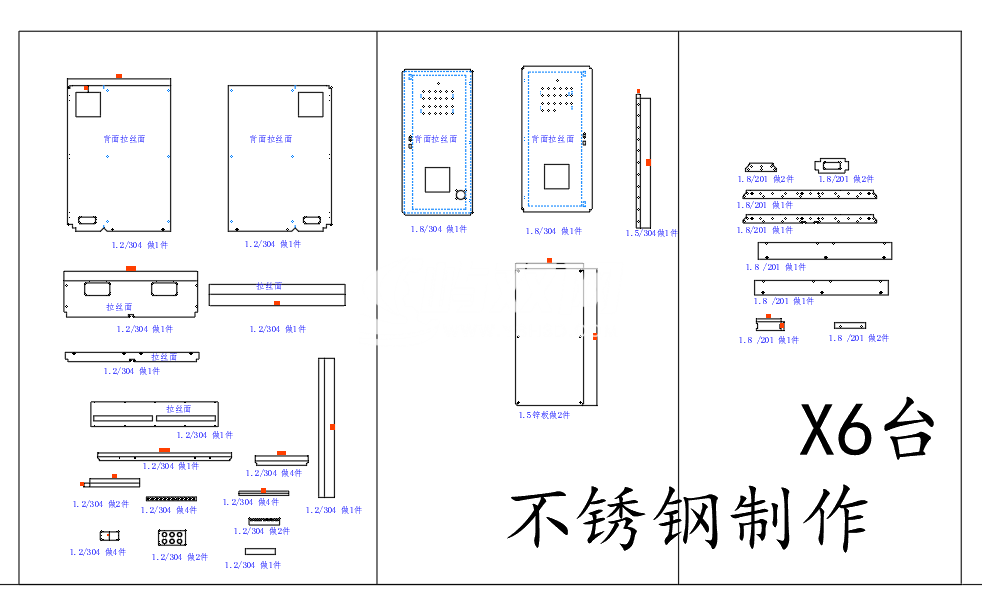

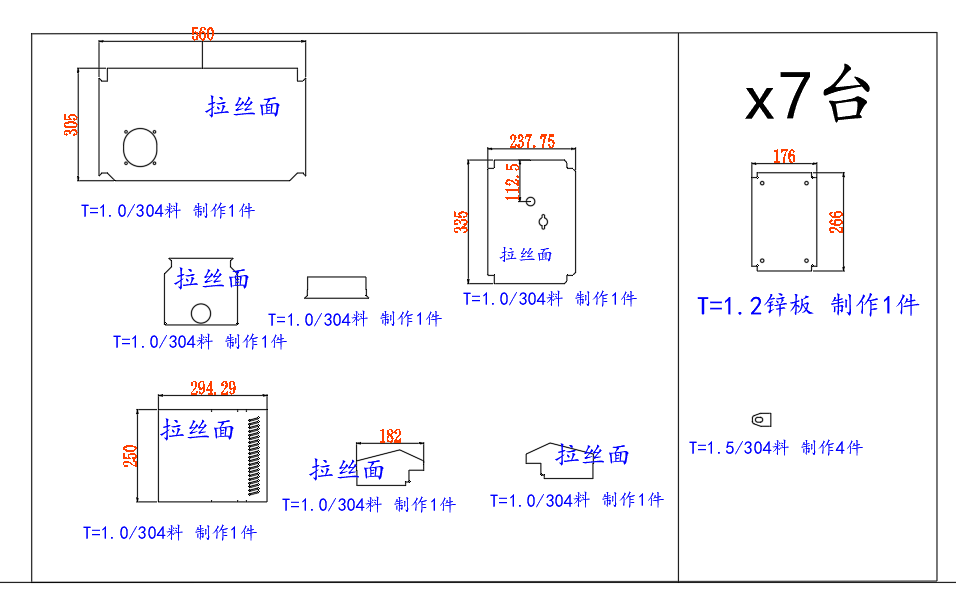

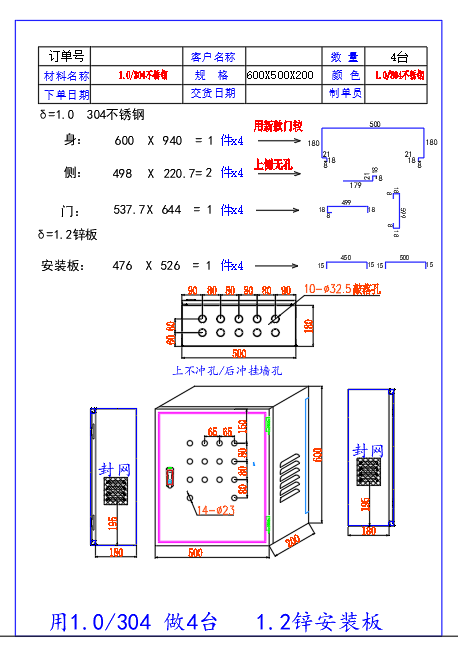

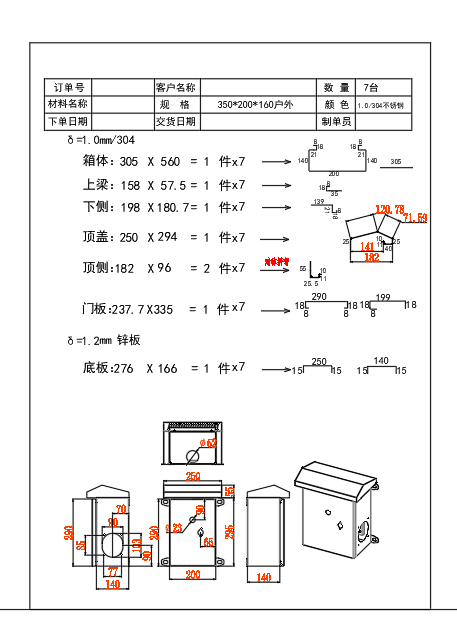

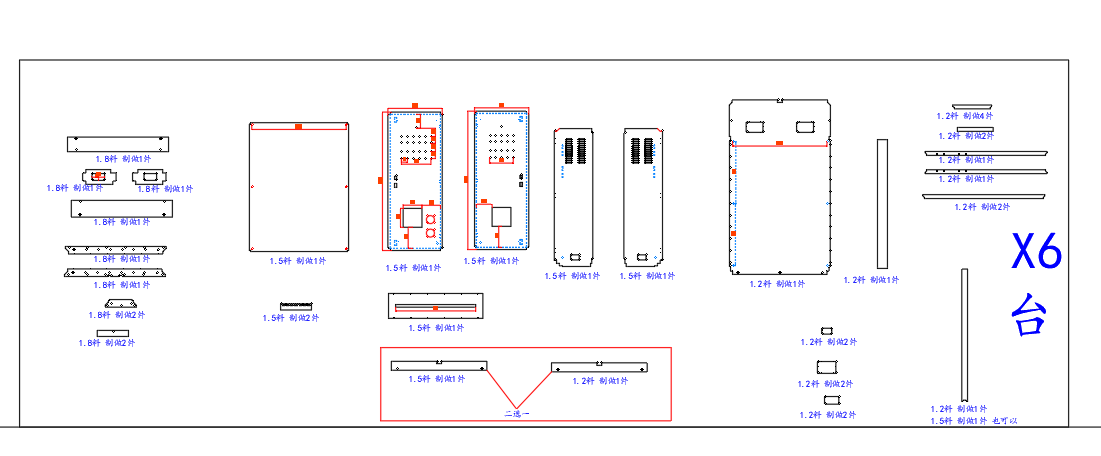

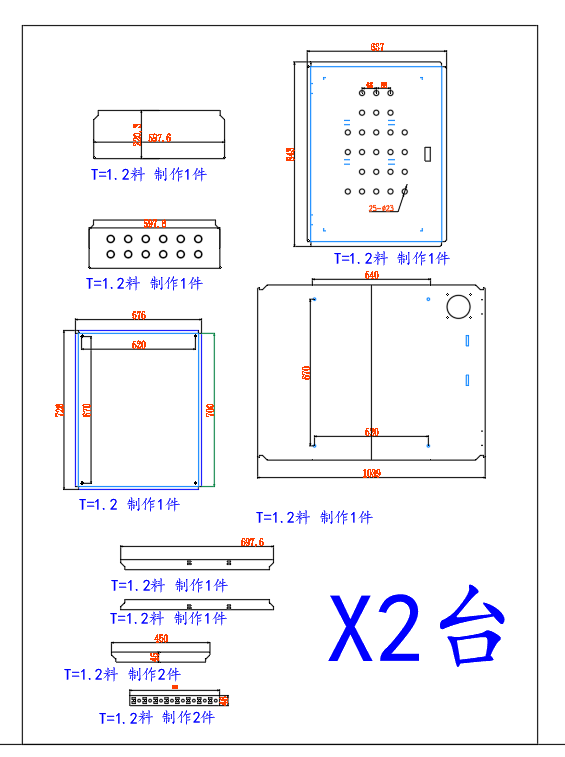

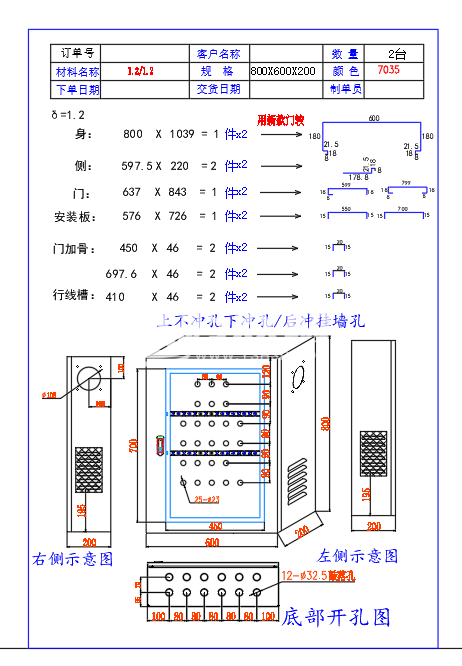

某猪场-配电箱配电柜钣金箱体展开图（ID:843192）
11
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | +必看说明+ .txt | 2.22 KB |
| 2 | 0-总图.png | 73.1 KB |
| 3 | 1-户外箱.png | 40.7 KB |
| 4 | 1-户外箱展开图.png | 41.8 KB |
| 5 | 2-配电箱.png | 44.7 KB |
| 6 | 2-配电箱展开图.png | 25.8 KB |
| 7 | 3-配电箱.png | 67.1 KB |
| 8 | 3-配电箱展开图.png | 36.7 KB |
| 9 | 4-配电柜.png | 86.2 KB |
| 10 | 4-配电柜展开图.png | 32.5 KB |
| 11 | 5-配电柜.png | 83.8 KB |
| 12 | 5-配电柜展开图.png | 47.3 KB |
| 13 | 免费下载海量【图档】【资料】百度搜索 www. ysh3d .com 屿 双 网 】.url | 177 B |
| 14 | 某猪场-配电箱配电柜钣金箱体展开图【www.ysh3d.com】.dwg | 3.3 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
免费下载
此图纸可免费下载
图纸ID：843192
文件大小：3.51M
软件版本：AUTOCAD 2007
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2026-01-14
图纸介绍：
